蓝牙发射3.5AUX音频发射一拖二方案
一、概述：
无线音频传输，目前实现的方式有很多，比如，蓝牙、2.4G、WIFI、红外等等，各个之间的优缺点，这里不多说。但是有一点，蓝牙无线音频发射方案，和其它的方案不同，就是收发之间不用配套使用，一个蓝牙发射器模，可以兼容市面大多数的蓝牙音频产品，比如，蓝牙耳机，音箱之类的
二、蓝牙一拖二发射器说明：
一拖二蓝牙发射器方案主要涉及使用蓝牙技术将音频信号同时传输给两个接收设备，实现一拖二的功能。目前能实现这种方案的芯片品牌主要有高通、炬芯、杰理。这三家比较，性价比最高的还是杰理芯片，芯片性能都是差不多，接下来我就简单介绍用杰理芯片做的一款一拖二的蓝牙发射器模块。

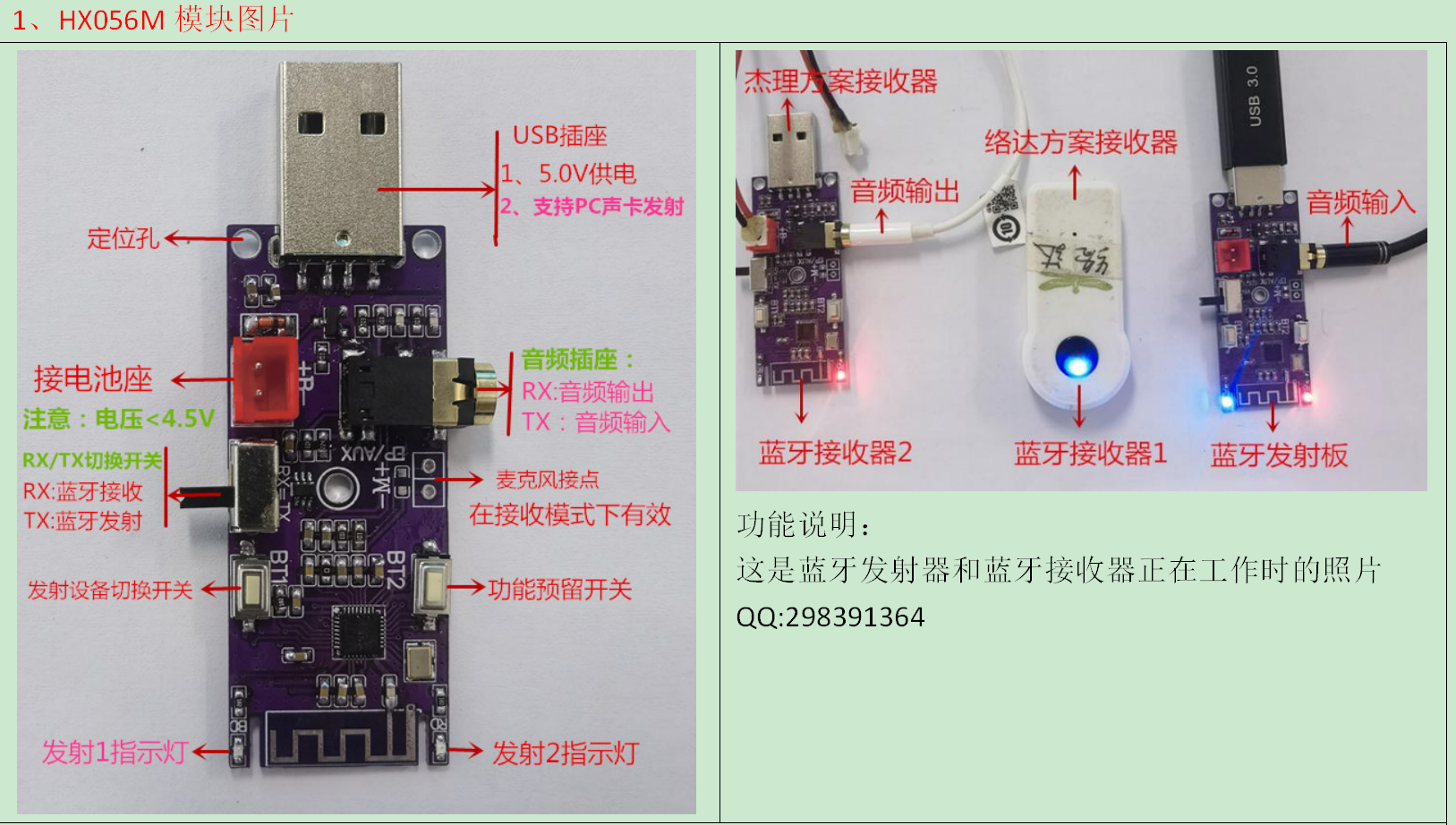

三、HX056M一拖二蓝牙发射器介绍
5、操作说明:
产品上电自动开机，如果产品当前是(TX:发射模式)，发射器进入设备搜索状态，这时发射1指示灯快闪，连接到接收设备后，发射1指示灯长亮。这时如果想要连第二个，短按“BT1”切换开关，系统就会进入第二个蓝牙设备搜索状态，（这时并不影响第一个接收器的工作状态），发射2指示灯快闪，连接到第二个蓝牙接收器后，发射2指示灯长亮。
产品上电如果是在接收模式。发射2指示灯快闪，连接成功后，长亮，工作状态中也是长亮。目前指示灯的状态是针对模块测试板，这个可根据需求更改。
BT1开关功能说明：
◆、开机后，第一次短按，发射开启第二个接收设备搜索
◆、再一次短按，关闭发射器工作，两个工作指示灯灭
◆、再一次短按，发射开启第一个接收设备搜索
◆、第一个设备连接成功后，短按发射开启第二个接收设备搜索，一直这样循环工作
RX/TX切换开关功能说明：
◆、发射/接收功能切换
◆、TX：发射模式
◆、RX：接收模式
音频插座功能说明：
◆、产品音频的输入和输出采用的是共用一个座子
◆、TX功能：外接音频输入
◆、RX功能：接收音频输出（产品可直驱耳机，也可接功放机）
2、HX056M模块特点
|
功能 |
性能描述 |
|
蓝牙发射 |
支持一发两收：一个发射模块可以连两台蓝牙接收设备 |
|
蓝牙接收 |
支持两发一收：一个接收模块，可以同时连两部手机（需求要定制） |
|
发射距离 |
一拖二的情况下，发射距离>8米，同行的不到4米（实测对比过） |
|
杂音小 |
当电源和音频信号源同时接电脑时，杂音远比同行的小，这个主要取决于软件算法 |
|
性价比 |
芯片单价比别的品牌的低不少 |
|
多信号源 |
芯片支持SD、USB、AUX、FLASH信号源的发射。（USB声卡要定制） |
|
信号延时 |
低延迟 |
3、HX056M模块功能
|
◆、TX:支持蓝牙发射功能（通过功能开关切换） |
|
◆、RX：支持蓝牙接收功能（通过功能开关切换） |
|
◆、支持电池和USB接口供电（电池电压要求<4.5V,USB接口电压要求<5.0V） |
|
◆、芯片支持外挂PA功率放大器，以增加发射距离，增加后发射距离>25米(目前软件支持：AT2401C) |
|
◆、模块芯片支持串口通讯（需求要定制） |
|
◆、红蓝状态指示灯 |
|
◆、两个功能轻触开关 |
|
◆、蓝牙接收模式下支持通话功能 |
|
◆、模块耳机座即是音频输出又是音频输入（发射：音频输入。接收：音频输出） |
|
◆、芯片支持光纤输入转蓝牙发射（定制） |
|
◆、芯片支持PC声卡转蓝牙发射（定制） |
4、HX056M模块应用
|
◆、电脑PC（目前需定制） |
|
◆、PS4\PS5游戏机 |
|
◆、电视机和机顶盒 |
5、HX056M模块芯片参数
|
◆、蓝牙版本：V5.3+BR+EDR+BLE |
|
◆、解码格式：MP2, MP3, WMA, APE, FLAC, AAC, MP4, M4A, WAV, AIF, AIFC |
|
◆、采样率：8KHz/11.025KHz/16KHz/22.05KHz/24KHz/32KHz/44.1KHz/48KHz |
|
◆、蓝牙发射功率：maximum +6dBm |
|
◆、蓝牙接收灵敏度：-90dBm s |
|
◆、工作电压 ：VBAT电压：3.3 to 4.5V USB供电：5.0V to 5.5V |
注意事项说明：
如果碰到蓝牙接收端的噪声\杂音比较大时，可能是发射端音频线有插好，拔出来重新插一下就可以了

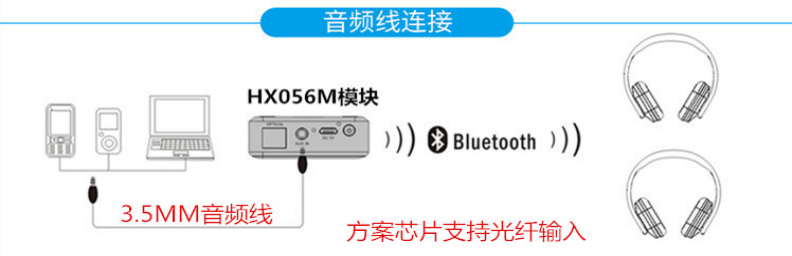

5、产品应用方框图
